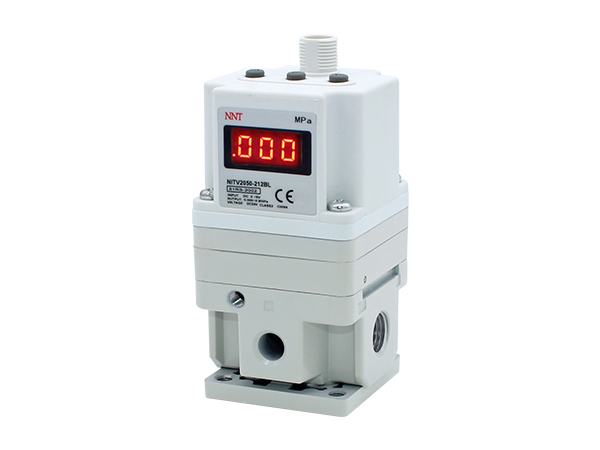

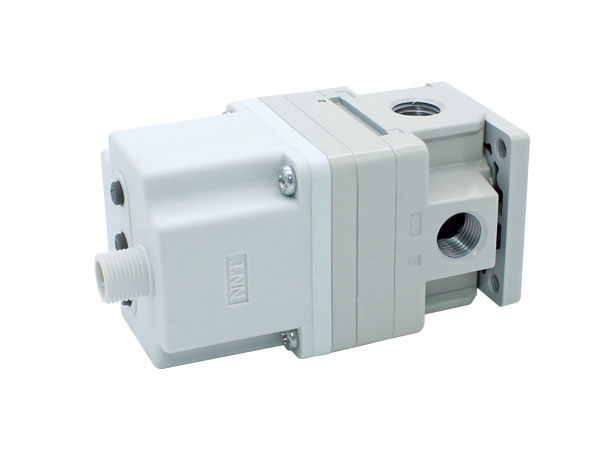

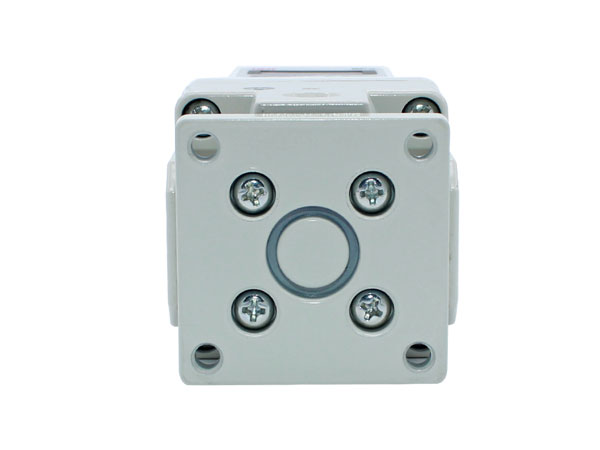

真空比例閥NITV2090

比例閥是一種新型的液壓控制裝置。在普通壓力閥、流量閥和方向閥上，用比例電磁鐵替代原有的控制部分，按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥一般都具有壓力補償性能，輸出壓力和流量可以不受負載變化的影響。

在線咨詢

全國熱線

0769-82638812

產品詳情
型號表示方法
外形尺寸圖（毫米）
PDF文檔

標準規格 Standard

型號		NITV2090	NITV2091
電源	電圧	DC24V士10%	DC12-15V
	消耗電流	電源電壓DC24V型:0.12A以下電源電壓DC12~15V型:0.18A以下
最低供給真空壓力^注1		設定壓力-13.3kPa
最高供給真空壓力		-101kPa
設定壓力范圍		-1.3~-80kPa
輸入信號	電流型^注2	DC4-20mA,DC0~20mA(匯式)
	電壓型	DC0-5V,DC0-10V
	預置輸入	4點(-COM)、16點(無com極性)
輸入阻抗	電流型	250Ω以下^注3
	電壓型	約6.5kΩ
	預置輸入	電源電壓DC24V型:約4.7kΩ 電源電壓DC12V型:約2.0k Ω
輸出信號 (監控輸出)	模擬輸出	DC1-5V(輸出阻抗:1kΩ以上) DC4-20mA(匯式)(負款阻抗:250 Ω以下) 輸出精度±6%以內(F.S.)
	開關輸出	NPN集電極開路輸出:最大30V,80mA PNP集電極開路輸出:最大80mA
線性度		±1%F.S.以下
遲滯		0.5%F.S.以下
重復性		±0.5%F.S.以下
靈敏度		0.2%F.S.以下
溫度特性		±0.12%F.S./C以下
輸出壓力顯示	精度	±2%F.S.±1digit以下
	單位	kPa^注5層小表示:1
環境溫度及使用流體溫度		0-50C(無結露)
保護結構		IP65
質量		350g

注1)最低供給真空壓力為比設定的真空度最大值低13.3kPa的真空壓力。

注2)2線式DC4~20mA的不能用.需要的電源電壓為(DC24V或DC12~15V)。

注3)不含過電流回路狀態的值?？紤]過電流回路的話，根據輸入電流,輸入阻抗會變化.輸入電流DC20mA的場合,在350Q以下。

負載阻抗不到100kQ時,NITV的DC1 ~5V模擬輸出測量的場合,模擬監控輸出精度有可能達不到土6%(F.S.)。一定要在土6%時,另行咨詢。此外,對輸出壓力并無影響。

注4)模擬輸出和開關輸出可任選-。另外,關于選擇開關輸出, NPN輸出和PNP輸出可任選一。預置輸入型上沒有帶輸出信號的功能,請注意。

注5)關于其它壓力單位的表示請另外咨詢。

資質證書 Certifications

諾能泰資質證書

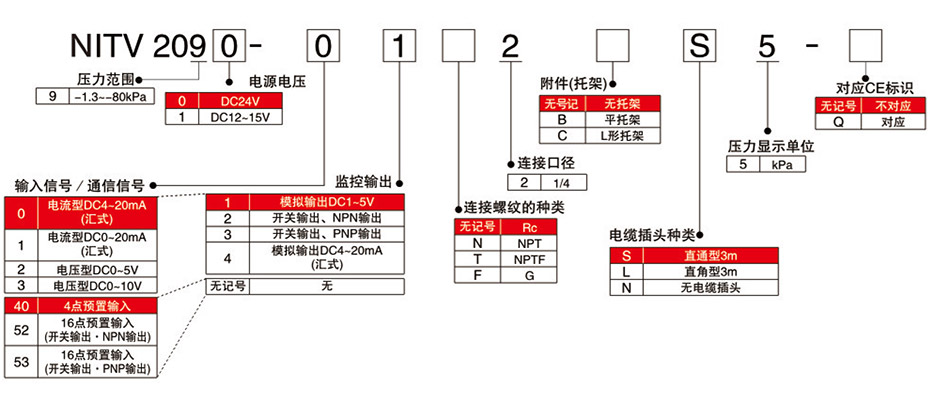

型號表示方法 Model indication

型號表示方法

16點預置輸入

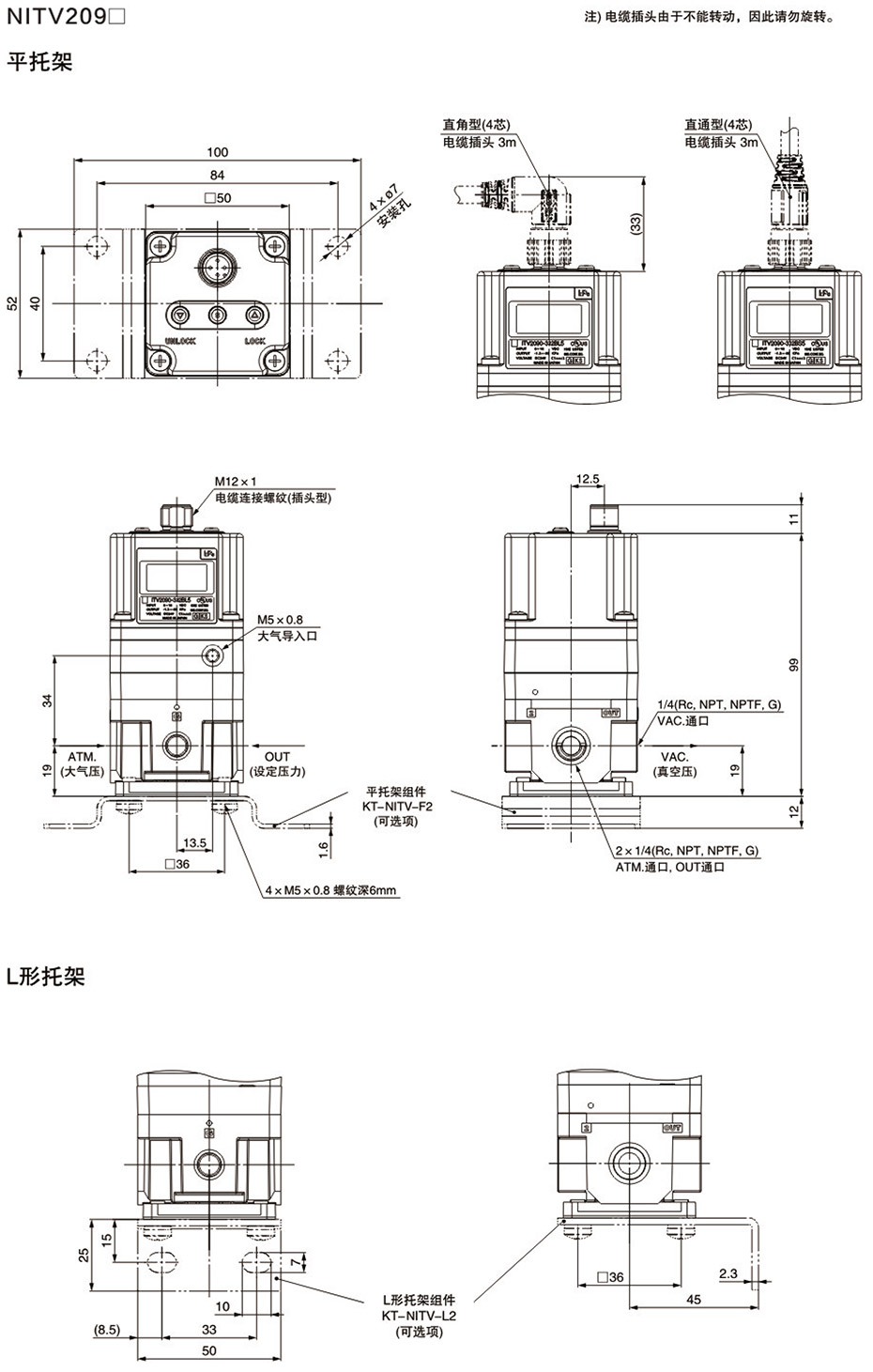

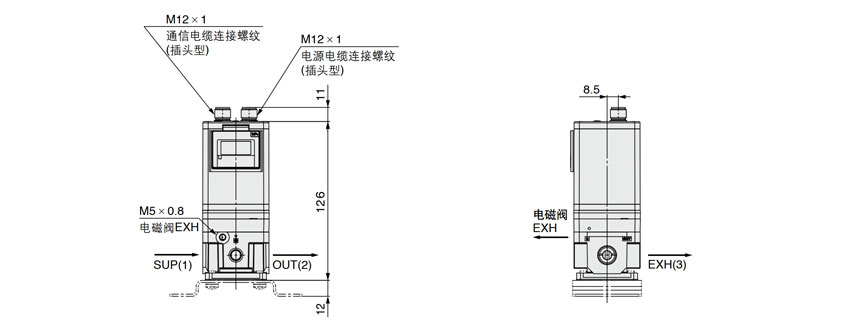

外形尺寸圖

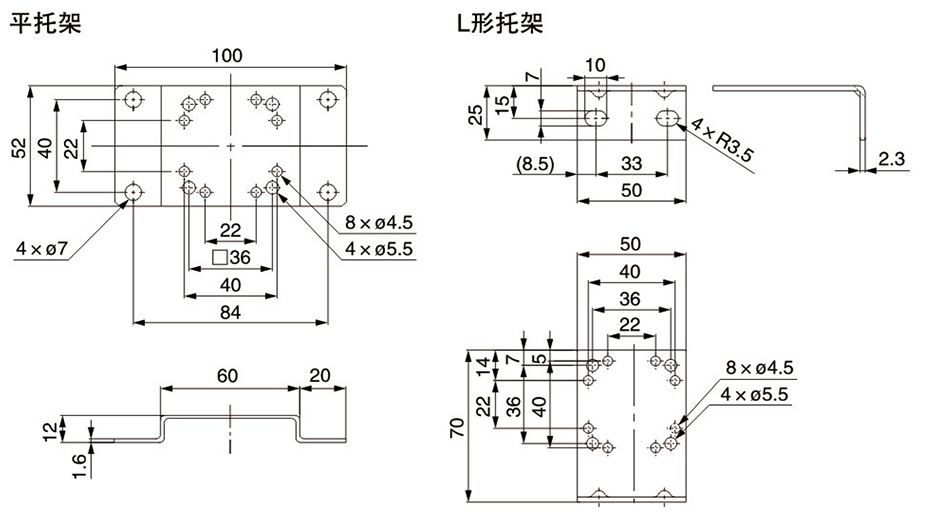

附件(可選項·零部件編號

名稱		零部件型號
平托架組件(附安裝螺釘)		KT- NITV-F2
L形托架組件(附安裝螺釘)		KT- NITV-L2
電源電纜插頭	直通型3m	P398020-500-3 (DeviceNetTM的場合P398020-504-3)
	直通型3m	P398020-501-3 (DeviceNetTM的場合P398020-505-3)
