氣動元件源頭廠家

專注氣動元件研發與應用解決方案

咨詢熱線： 0769-82638812 13509238735
諾能泰多種氣動元件種類 支持定制，滿足一站式采購需求
  • 空氣流量開關NPF2A7
  • 空氣流量開關NPF2A7
  • 空氣流量開關NPF2A7

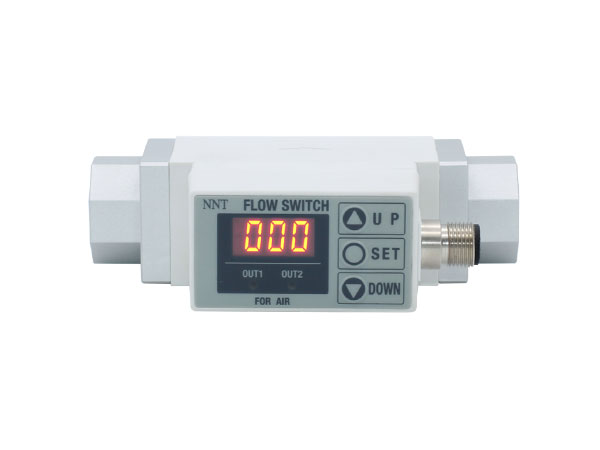

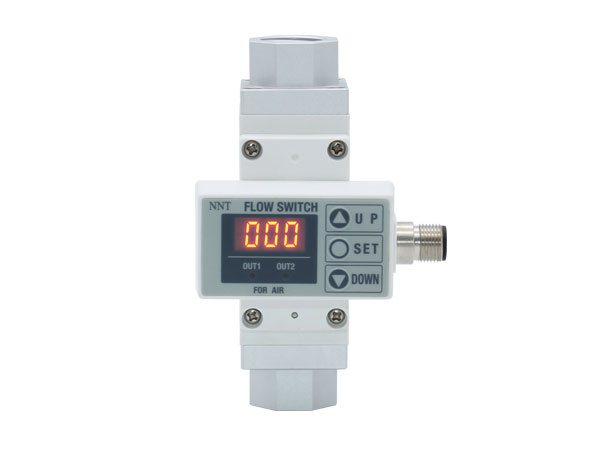

空氣流量開關NPF2A7

可以進行流量的設定和檢出

可以顯示瞬時流量或累計流量

傳感器部分和顯示部分有一體式和分離式兩種

2個輸出，可以獨立設定不同的流量

有開關輸出、累計脈沖輸出和模擬輸出

全國熱線

0769-82638812

  • 產品詳情
  • 型號表示方法
  • 外形尺寸圖（毫米）
  • PDF文檔
標準規格 Standard
型號 NPF2A710--01-27 NPF2A750--02-27| NPF2A711-03--27 NPF2A721-03--27| NPF2A751-04-27
接管口徑Rc(PT) 1/8 1/4 3/8 3/8 1/2
使用流體 空氣，N2
額定流量范圍(L/min) 1~10 5~50 10~100 20~200 50~500
最小設定單位(L/min) 0.1 0.5 1 2 5
累計脈沖的流量換算值(脈沖寬50ms) 0.1L/1個脈沖 0.5L/1個脈沖 1L/1個脈沖 2L/1個脈沖 5L/1個脈沖
顯示單位 瞬時流量 L/min,CFMx10-2 L/min,CFMx10-1
累計流量 L,ft3x10-1
|使用壓力范圍 -50kPa-0.5MPa -50kPa-0.75MPa
|使用流體溫度 0-50C
電源電壓 DC12-24V±10%
消耗電流(無負載時) 150mA以下 160mA以下 170mA以下
累計流量范圍 0-999999L
檢出方式 熱式
直線性 ±5%滿刻度以下
重復精度 ±1%滿刻度以下 ±2%滿刻度以下
溫度特性(以25C為準) ±3%滿刻度以下(15-35C).±5%滿刻度以下(0-50C)
輸出規格” 開關輸出 NPN開路集電極最大負載電流80mA內部電壓降1V以下最大施加電壓30V.2輸出
累計脈沖輸出 NPN開路集電極(與開關輸出相同)
遲滯 遲滯模式:可變(可從0設定) 上下限比較模式:固定(3digits)
響應時間 1s以下
動作指示燈 ON時燈亮 OUT1:綠色 OUT2:紅色
耐
環
境 		保護構造 lp65
使用溫度范圍 動作時:0-5℃ 保存時:-25-85℃(但未結露)
耐電壓 外部端子與殼體間 AC1000V1分鐘
絕緣阻抗 外部端子與殼體間 50MQ以上
耐噪聲 1000VP-P 脈沖寬1us持續1ns
導線規格 M12接頭(3m)

注1)開關輸出和累計脈沖輸出是在初期設定時選擇

注2)上下限比較模式遲滯為3digit,故P1、P2或nl、n2之差要大于7個數值(1個數值是最小設定單位)

注3)另有PNP開關輸出供選擇，請聯系本公司公司

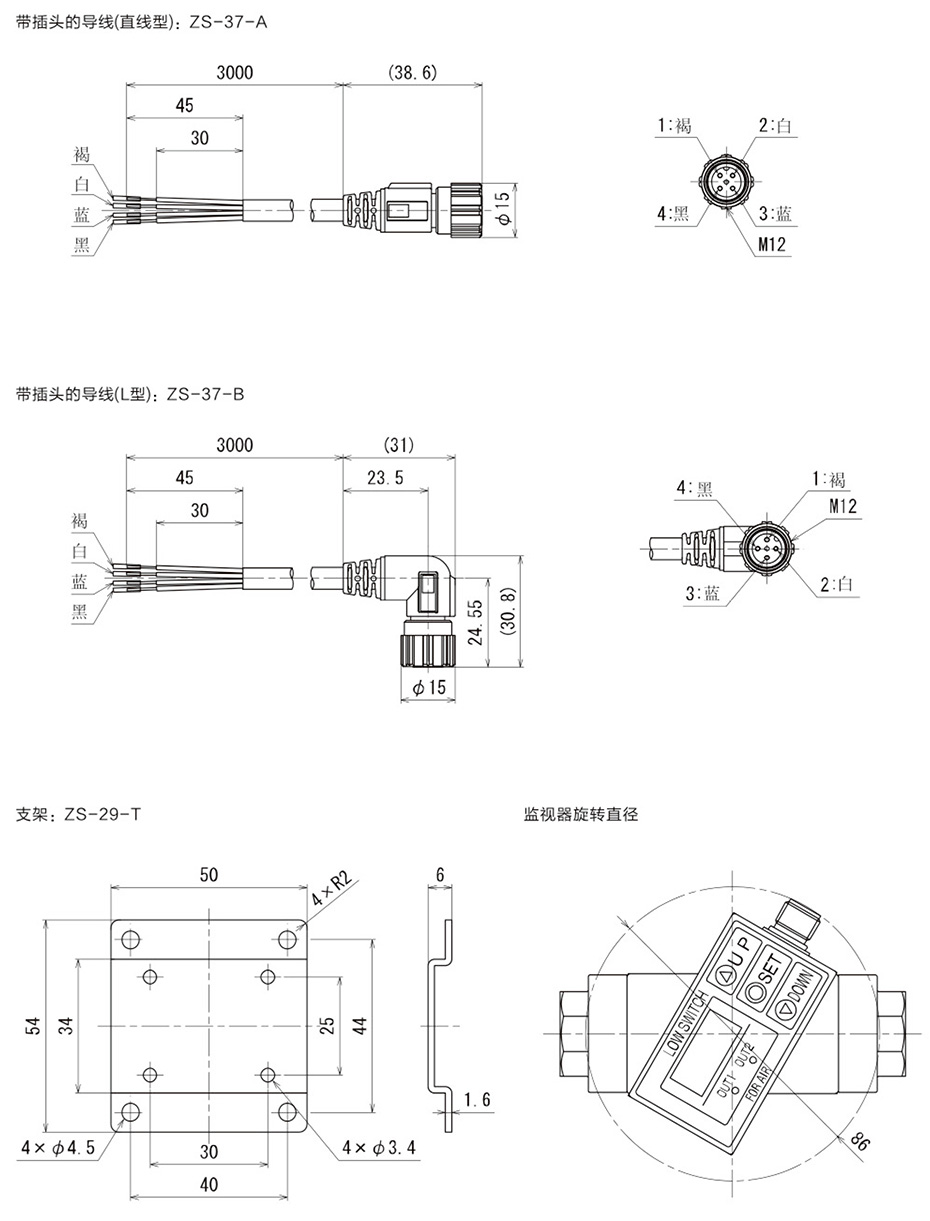

可選項/零部件型號

需要可選項的單體時請按照以下型號訂購。

型號 內容 備注 重量
ZS-37-A 帶插頭的導線(直通型) 長度:3m 100g
ZS-37-B 帶插頭的導線(L型) 長度:3m 100g
ZS-29-T 托架 帶4個安裝螺釘(3X12攻螺紋) 40g

迷你輸出特性：

形式 額定流量
最小 最大
PF2A710 1  NL/min 10  NL/min
3.5 CFM×10-2 35.0  CFM×10-2
PF2A750 5  NL/min 50  NL/min
18 CFM×10-2 176 CFM×10-2
PF2A711 10  NL/min 100  NL/min
3.5 CFM×10-1 35.5 CFM×10-1
PF2A721 20  NL/min 200  NL/min
7 CFM×10-1 71 CFM×10-1
PF2A751 50  NL/min 500  NL/min
18 CFM×10-1 176 CFM×10-1

模擬輸出是以基準狀態時的額定流量范圍為基準。

顯示流量范圍是以標準狀態為基準。

因此，額定流量范圍和顯示流量范圍不同。

此外，基準狀態和標準狀態進行切換時，模擬輸出值也會改變。

使用標準狀態的模擬輸出時，請按以下的公式進行換算。

基準狀態的流量值+0.927=標準狀態的流量值

資質證書 Certifications

諾能泰資質證書

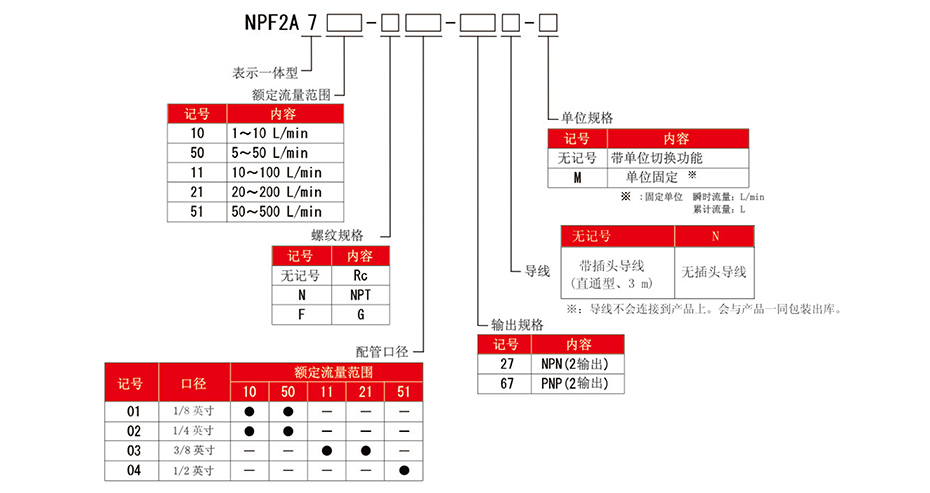

型號表示方法 Model indication

型號表示方法

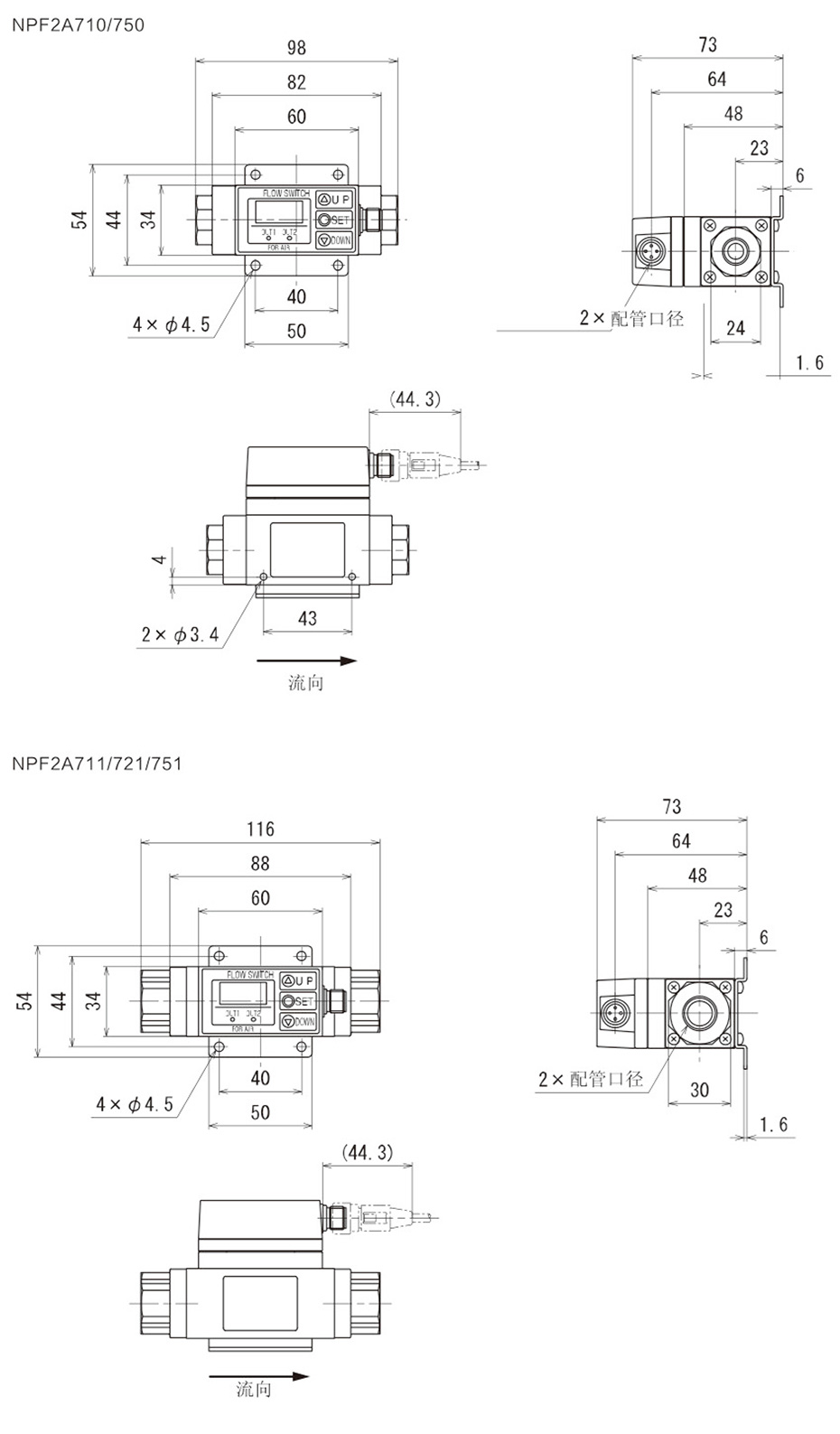

外型尺寸(毫米)

外型尺寸(毫米)

空氣流量開關NPF2A7

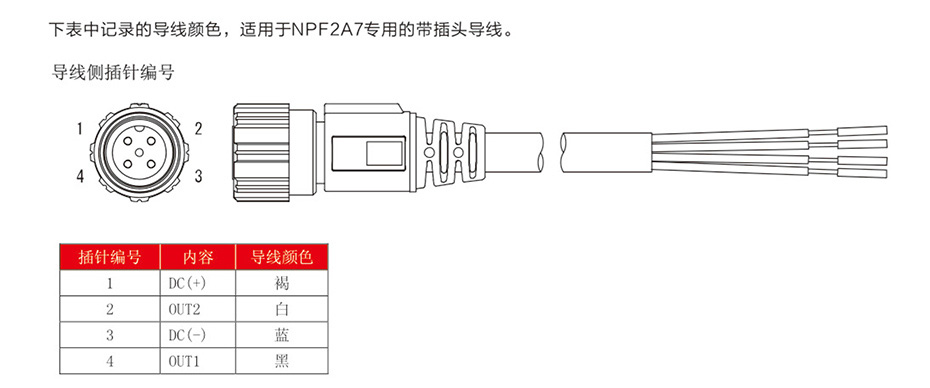

插針編號

插針編號
