缸徑

10

20

30

50

70

100

200

使用流體

空氣( 不給油 )

動作方式

雙作用

最高使

用壓力

帶角度調整螺釘

1MPa

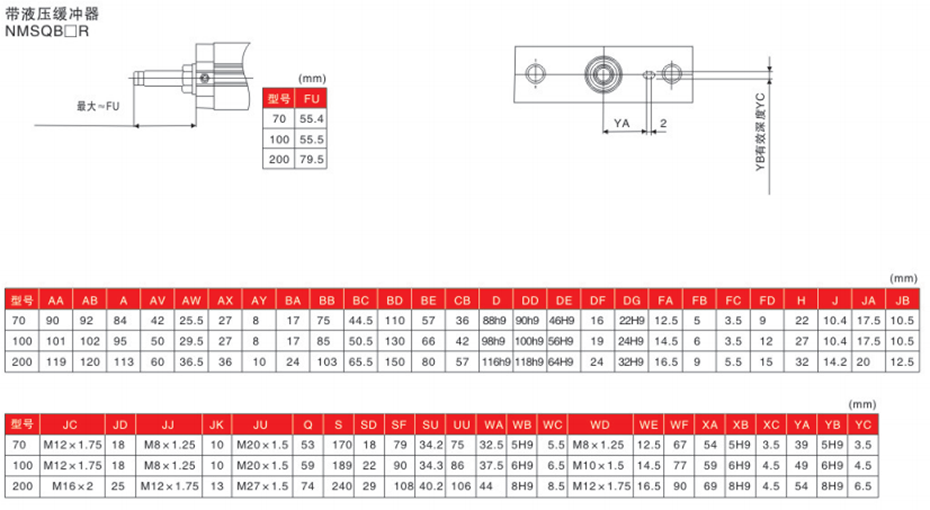

帶液壓緩沖器

0.6MPa

最低使用壓力

0.1MPa(高精度 10 為 0.2MPa)

環境及流體溫度

0~60℃ ( 未凍結 )

緩沖

橡膠緩沖( 標準 )/ 液壓緩沖器 ( 可選 )

允許動能

帶角度調整螺釘

0.007J

0.025J

0.048J

0.081J

0.24J

0.32J

0.56J

帶液壓緩沖器

0.039J

0.116J

0.294J

1.1J

1.6J

2.9J

角度調節范圍

0~190°

最低擺動角度

190°

穩定擺動

時間范圍

帶角度調整螺釘

0.2-1.0s/90°

0.2-1.5s/90

0.2-2.0s/90°

0.2-2.5s/90°

帶液壓緩沖器

0.2-0.7s/90°

0.2~1.0s/90°

缸徑

015

中18

中21

中25

028

032

中40

接管口徑

端面通口

M5x0.8

Rc1/8

側面通口

M5x0.8
