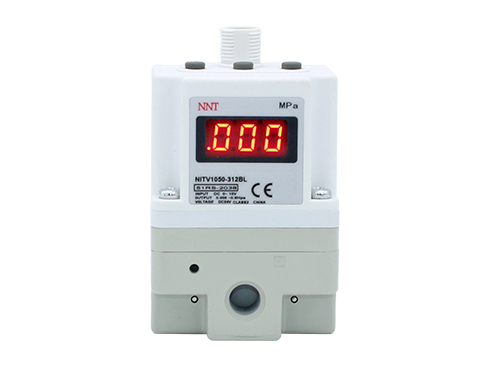

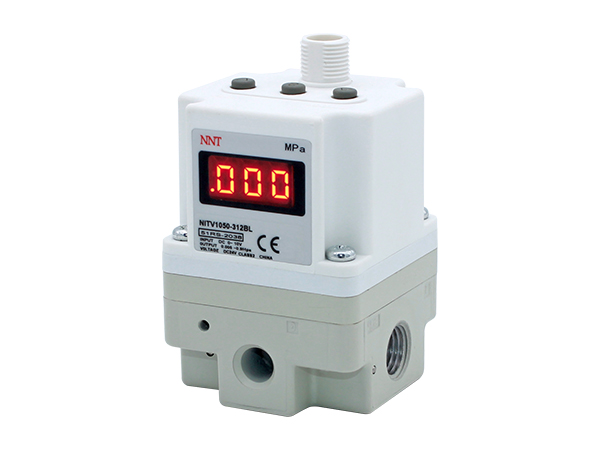

電氣比例閥NITV1000

NNT電氣比例閥就是根據控制信號的大小來調整閥芯的截面面積。從而達到調節壓力大小的工藝目標和要求。電氣比例閥通過電信號控制氣壓力，可以實現氣壓力的連續、無級調節，能實現遠程控制和程序控制，對于需要對氣壓力進行連續或者無級調節的場合，特別適用于電氣比例閥。

在線咨詢

全國熱線

0769-82638812

產品詳情
型號表示方法

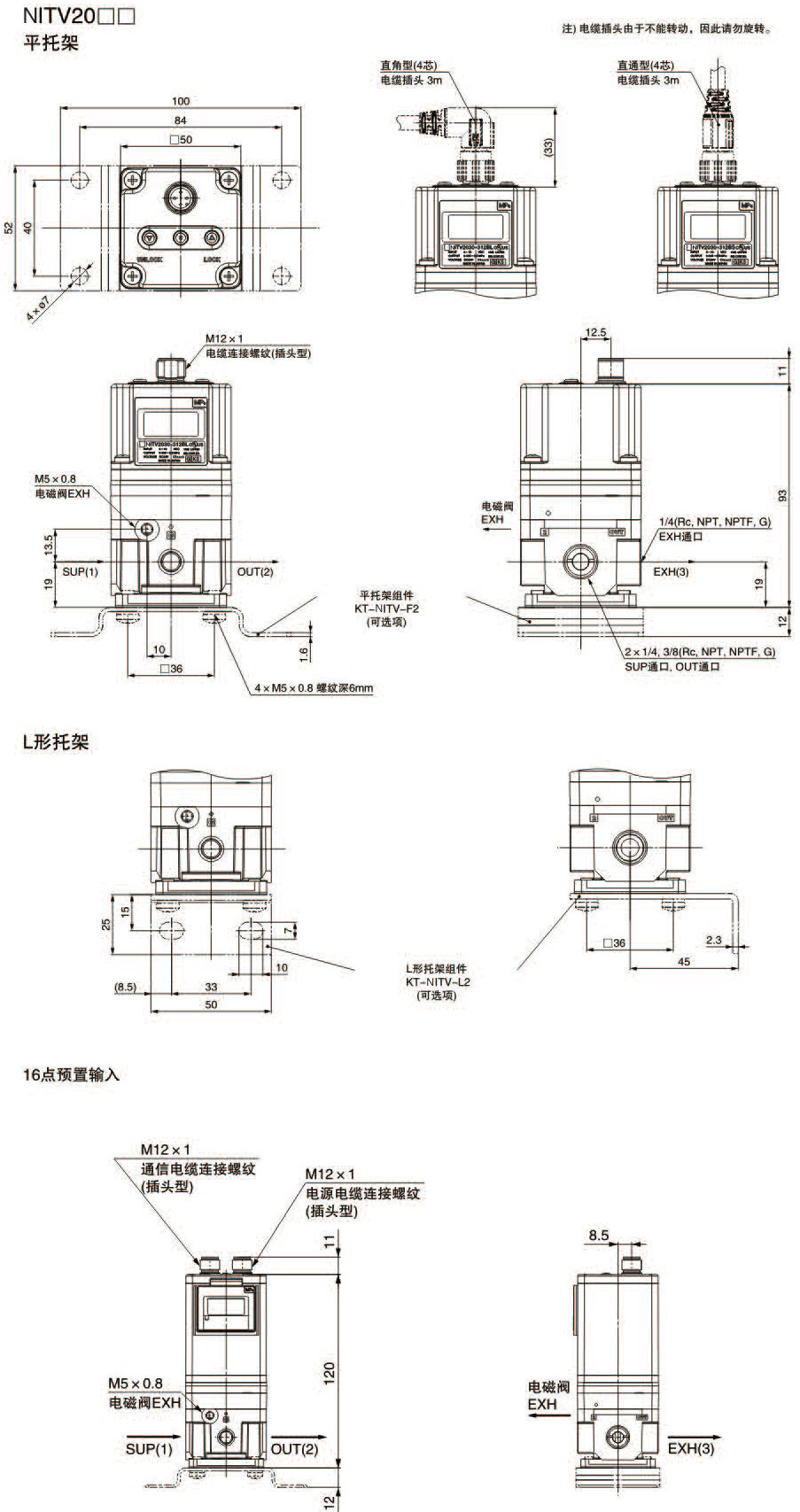

外形尺寸圖(毫米)
PDF文檔

產品優點 product advantage

電氣比例方式，實現無極控制出口壓力。

能實現遠程控制和程序控制。

與斷續控制相比，系統簡化，元件大大減少。

與液壓比例閥相比，體積小、重量輕、結構緊湊，輕量化、成本較低，但響應速度比液壓系統慢得多，對負載變化也比較敏感。

低功耗：4W以下（通信形式）。

不會發生火災，不污染環境。受溫度變化的影響小。

我要定制

標準規格 Standard

型號

NITV101□（注釋8）

NITV103□（注釋8）

NITV105□（注釋8）

NITV201□

NITV203□

NITV205□

NITV301□

NITV303□

NITV305□

最低供給壓力

設定壓力+0.1MPa

最高供給壓力

0.2MPa

1.0MPa

設定壓力范圍注

0.005~0.1 MPa

0.005~0.5MPa

0.005~0.9MPa

電源

電壓
消耗電流

DC24V±10%, DC12-15V

電源電壓DC24V型:0.12A以下電源電壓DC12~15V型:0.18A以下

輸入信號

電流型(注釋2）
電壓型
預置輸入

DC4~20mA, DC0~20mA（匯式）

DC0~5V, DC0-10V

4點（-COM）、16點（com無極性）

輸入阻抗

電流型
電壓型
預置輸入

250Ω以下注?

約6.5kΩ

電源電壓DC24V型喲4.7kΩ 電源電壓DC12V型:約2.0k Ω

輸出信號注3）（監控輸出）

模擬輸出
開關輸出

DC1~5V（負載阻抗：1kΩ以上）DC4~20mA（匯式）（負載阻抗:250 Ω以下）輸出精度±6%以內（F.S.）

NPN集電極開路輸出:最大30V, 80mA PNP集電極開路輸出:最大80mA

線性度

±1%F.S.以下

遲滯

0.5%F.S.以下

重復性

±0.5%F.S.以下

靈敏度

0.2%F.S.以下

溫度特性

±0.12%F.S./<0以下

輸出壓力顯示（注釋4）

精度
最小單位

±2%F.S.±1 digit以下

MPa:0.001；kgf/cm2：0.01;bar:0.01; psi:0.1注5）； kPa:1

環境溫度及使用流體溫度

0~50℃（無結露）

保護構造

IP65

質量

NITV10□口
NITV20□口
NITV30□口

約250g（無可選項）

約350g（無可選項）

約645g（無可選項）

注1)2線式4~ 20mA不可用，電源電壓(DC24V或DC12~15V)是必要的。

注2)模擬輸出和開關輸出可任選一個。對開關輸出，NPN輸出和PNP輸出可任選一個。

注3)壓力范圍是0.9MPa的最小單位是1 psi。

注4)上記特性限于靜態，在輸出側消耗壓縮空氣的場合，壓力會變化。

注5) CE認證:后綴-Q，舉例: NITV1010-012S-Q

注意事項 Precautions

電氣比例閥之前，應設置5μm以下過濾精度和油霧分離器，保證氣源處理系統達到壓縮空氣清凈化系統的要求，向NITV比例閥提供清潔干燥的壓縮空氣，以便能達到NITV電氣比例閥應有的各種特性。

NITV電氣比例閥之前，不得裝油霧器。

a.NITV電氣比例閥在加壓狀態下切斷電源，出口側壓力能暫時保持，但不能一直保持。

b.NITV電氣比例閥在控制狀態，由于停電等失去電源，出口側壓力可保持一次，另外，讓出口側向大氣開放時，壓力會不斷下降直至大氣壓力。

c.NITV電氣比例閥通電后，若切斷供給壓力，電磁閥仍動作，會產生蜂鳴聲，降低壽命.故切斷氣源時一定要切斷電源。

d.NITV2000/NITV3000電氣比例閥出口側會有0.005MPa以下的殘壓，要想完全降至0，出口應裝三通閥排放殘壓。

資質證書 Certifications

諾能泰資質證書

型號表示方法 Model indication

型號表示方法

安裝在模塊式過濾組合原件上

模塊化適合產品及附件組合一覽

適合產品及附件名	適合型號
適合產品及附件名	NITV200口口	NITV300口
①空氣過濾器	AF30	AF40
②油霧分離器	AFM30	AFM40
③L形托架	B310L	B410L
④隔板	Y30	Y40
⑤帶L形托架隔板(③+④)	Y30L	Y40L
⑥帶T形托架隔板	——	Y40T
