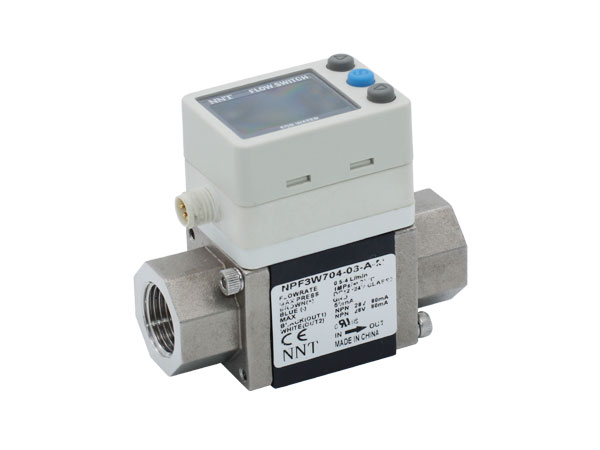

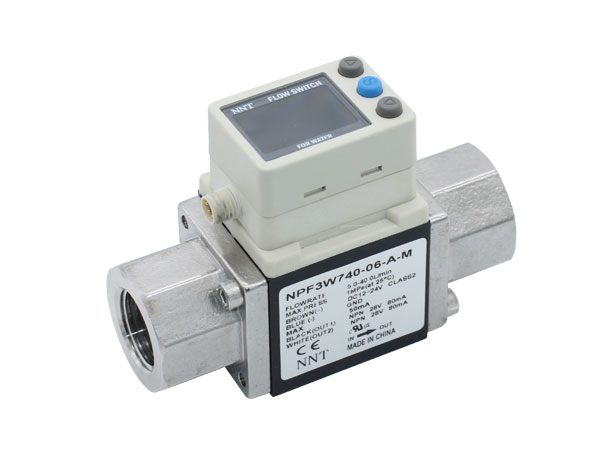

水流量開關NPF3W7

3色/2屏顯示

流體溫度范圍: 0~90C

顯示部可旋轉: 90° (逆時針)/225° (順時針)

減少配管空間。(舊產品NPF2W需要8倍以上的直配管)

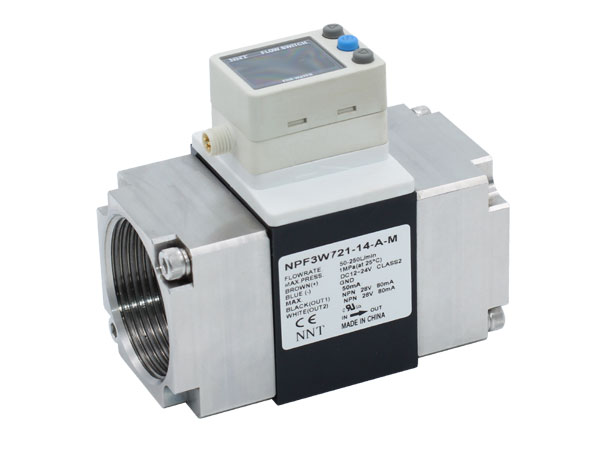

新增型號NPF3W721-14-0-M。(可設定流量為20-350L/min)

可選項/零部件型號

在線咨詢

全國熱線

0769-82638812

產品詳情

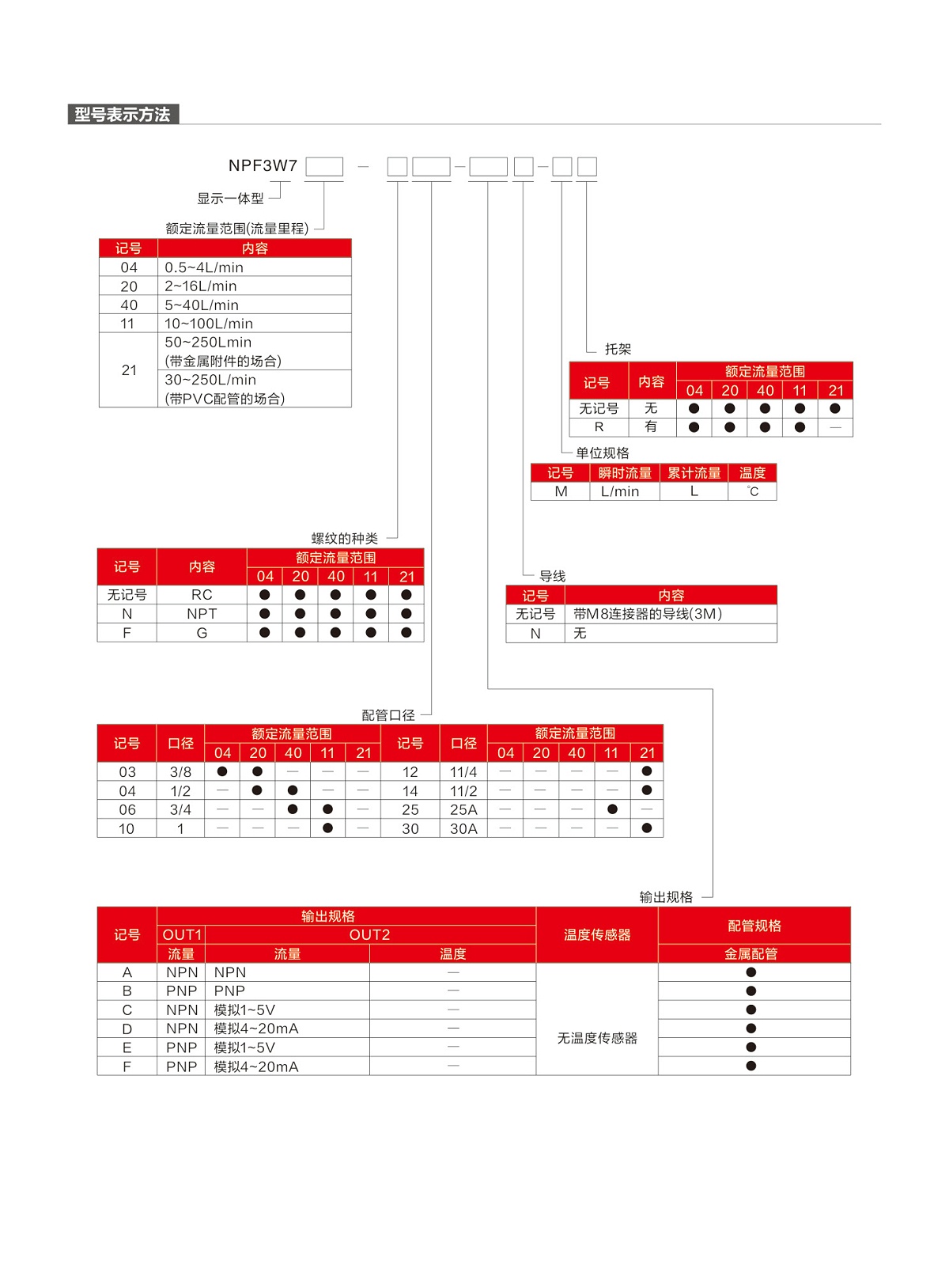

型號表示方法

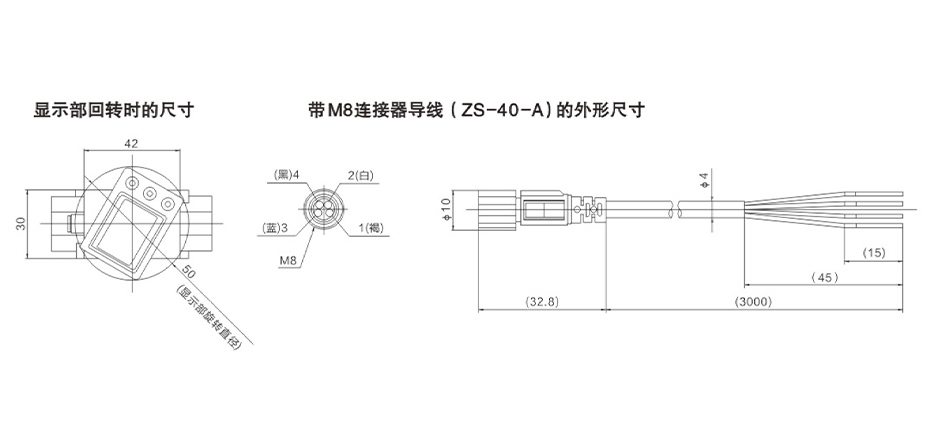

外形尺寸圖（毫米）
PDF文檔

標準規格 Standard

型號^注1			NPF3W704-03-口-M	NPF3W720-04-口-M	NPF3W740-06-口-M	NPF3W711-10口-M	NPF3wW721-14口-M
測定流體			水以及乙二醇水溶液(但粘度3mPa·[3cP以下1)
檢測方式			卡門旋渦式
額定流量范圍^注2			0.5~4L/min	2-16L/min	5-40L/min	10~100L/min	50~250L/min
可顯示流量范圍			0.35~5.50L/min	1.7~22.0L/min	3.5~55.0L/min	7~140L/min	20~350L/min
可設定流量范圍			0.35~5.50L/min	1.7~22.0L/min	3.5~55.0L/min	7~140L/min	20~350L/min
設定最小單位			0.01L/min	0.1L/min		1L/Mmin	2L/min
累計脈沖換算值(脈沖寬度=50ms)			0.05L/脈沖	0.1L/脈沖	0.5L/脈沖	1L/脈沖	2L/脈沖
使用流體溫度			0-90℃(未凍結未結露)
顯示單位			瞬時流量L/min、累計流量L
精度			顯示值：土3%滿刻度：模擬輸出：±3%滿刻度
重復精度			±2%滿刻度^注3)
溫度特性			±5%滿刻度以下(25℃基準)
使用壓力范圍			O-1MPa
壓力損失			最大流量時45kPa(無流量調節閥)				最大流量時60kPa（無流量調節閥）
累計流量范圍^注4			99999999.9L		999999999L
			每0.1L	每0.5L	每1L
開關輸出			NPN或PNP集電極開路輸出
	最大負載電流		80mA
	最大外加電壓		DC28V
	內部電壓降		NPN:1V以下(負載電流80mA時)
	響應時間^注5		0.5s/1s/2s
	輸出保護		短路保護
模擬輸出	輸出模式	流量	遲滯模式、上下限比較模式、累計輸出模式、累計脈沖輸出模式中選擇
		溫度	遲滯模式、上下限比較模式中選擇
	響應時間^注6		0.5/1s/2s(與開關輸出連動)
	電壓輸出		輸出電壓:1-5V 輸出阻抗:1kΩ
	電流輸出		輸出電流:4~20mA 負載阻抗：DC12V時300Ω以下、DC24V時600Ω以下
遲滯			可變
外部輸入			無電壓輸入:0.4V以下(有觸點或無觸點)、輸入30ms以上
顯示方式			2畫面顯示(主屏4位7段2色顯示紅/綠、副屏6位11段白)
動作指示燈			輸出1、輸出2：橙
電源電壓			DC12~24V±10%
消耗電流			50mA以下
耐環境		保護等級	Ip65
		使用溫度范圍	0~50℃(未凍結未結露)
		使用濕度范圍	動作時、保存時:35~85%R.H.(未結露)
		耐電壓^注7	AC1000V1分鐘所有外部端子與殼體間
		絕緣電阻	50MΩ以上(DC500V兆歐表)所有外部端子與殼體間
認證、規格等			CE、UL(CSA)、RoHs
接液部材質			PPS, SUS304. FKM. SCS13
			無潤滑脂規格
接管口徑Rc(PT)			3/8	1/2	3/4	1	11/2
