氣動元件源頭廠家

專注氣動元件研發與應用解決方案

咨詢熱線: 0769-82638812 13509238735
諾能泰多種氣動元件種類 支持定制,滿足一站式采購需求
  • 電磁閥3V100
  • 電磁閥3V100
  • 電磁閥3V100

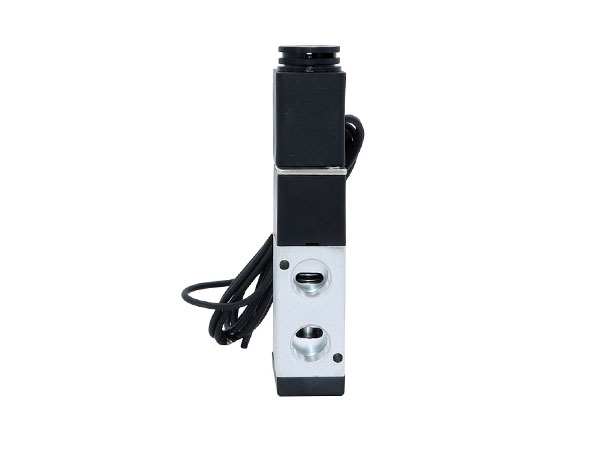

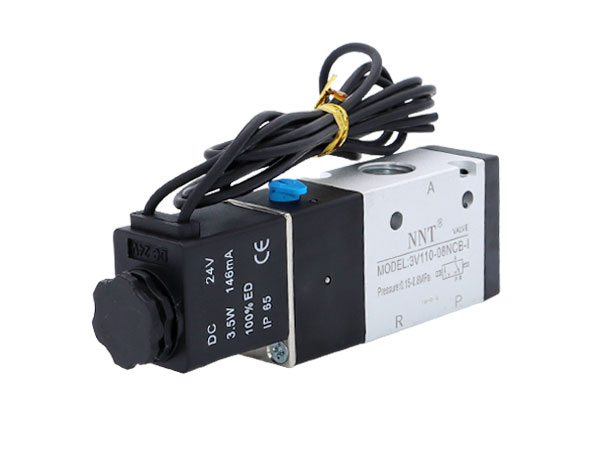

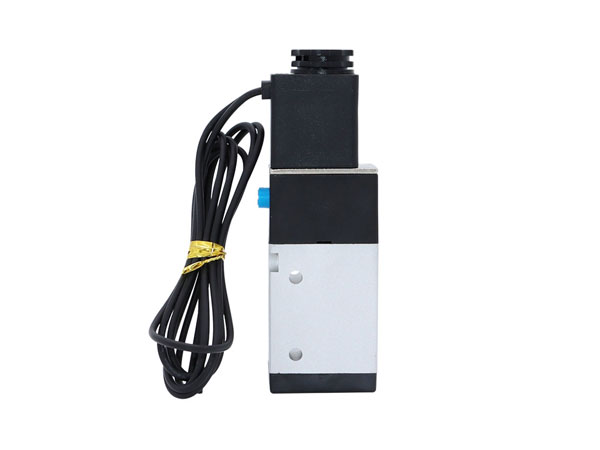

電磁閥3V100

先導方式:外部與內部可選

滑柱式結構,密封性好,反應靈敏

雙頭電磁閥具有記憶功能

內孔采用特殊加工工藝,摩擦阻力小,啟動氣壓低,使用壽命長

無需加油潤滑

附設手動裝置,利于安裝調試;

有多種標準電壓等級可供選用

可與底座集成閥組,節省安裝空間

全國熱線

0769-82638812

  • 產品詳情
  • 型號表示方法
  • 外形尺寸圖(毫米)
標準規格 Standard
型號 3V110-M5  3V120-M5 3V110-06  3V120-06
工作介質 空氣(經40微米以上濾網過濾)
動作方式 先導式
接管口徑 M5 PT1/8
有效截面積 5.5mm2(Cv=0.31) 12.0mm2(Cv=0.67)
位置數 三口二位
潤滑 不需要
使用壓力范圍 0.15~0.8MPa(21~114psi)
保證耐壓力 1.5MPa(215psi)
工作溫度°C -20-70
本體材質 鋁合金

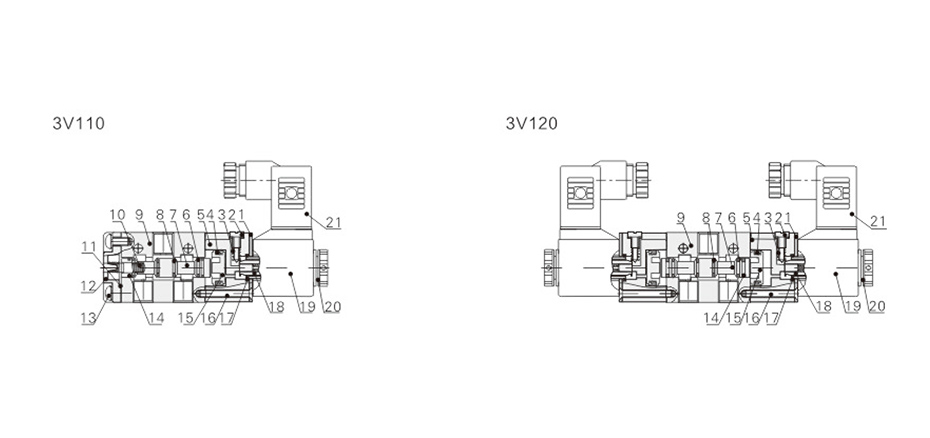

序號 名稱 序號 名稱 序號 名稱
1 固定鐵片 8 0令 15 活塞
2 手動銷 9 本體 16 埋頭螺釘
3 彈簧 10 彈簧 17 0令
4 異型0令 11 止泄墊 18 可動鐵
5 引導本體 12 底蓋 19 線圈
6 異型0令 13 圓頭螺釘 20 固定螺帽
7 軸芯 14 耐磨環 21 端子


項目 具體參數
標準電壓 AC220V、AC110V、AC24V、DC24V、DC12V
使用電壓范圍 AC: ±15%  DC:±10%
耗電量 AC: 2.5VA  DC:2.5W
保護等級 IP65(DIN40050)
耐熱等級 B
接電型式 DIN插座式、出線式
勵磁時間 0.05秒以下
*最高動作頻率 5/

注1)接管牙型有NPT、G牙可供選擇;

注2)如有加油潤滑,中途不可停止,建議潤滑油為ISOVG32或同級用油;

注3)最高動作頻率為空載狀態。

資質證書 Certifications

諾能泰資質證書

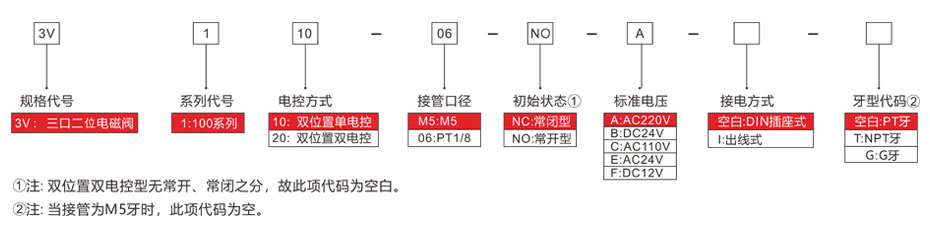

型號表示方法 Model indication

型號表示方法

內部結構

內部結構

外型尺寸(毫米)

外型尺寸(毫米)
