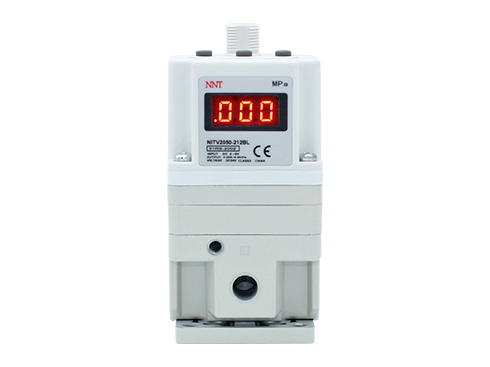

NNT電氣比例閥就是根據控制信號的大小來調整閥芯的截面面積。從而達到調節壓力大小的工藝目標和要求。電氣比例閥通過電信號控制氣壓力，可以實現氣壓力的連續、無級調節，能實現遠程控制和程序控制，對于需要對氣壓力進行連續或者無級調節的場合，特別適用于電氣比例閥。
0769-82638812
電氣比例方式，實現無極控制出口壓力。
能實現遠程控制和程序控制。
與斷續控制相比，系統簡化，元件大大減少。
與液壓比例閥相比，體積小、重量輕、結構緊湊，輕量化、成本較低，但響應速度比液壓系統慢得多，對負載變化也比較敏感。
低功耗：4W以下（通信形式）。
不會發生火災，不污染環境。受溫度變化的影響小。

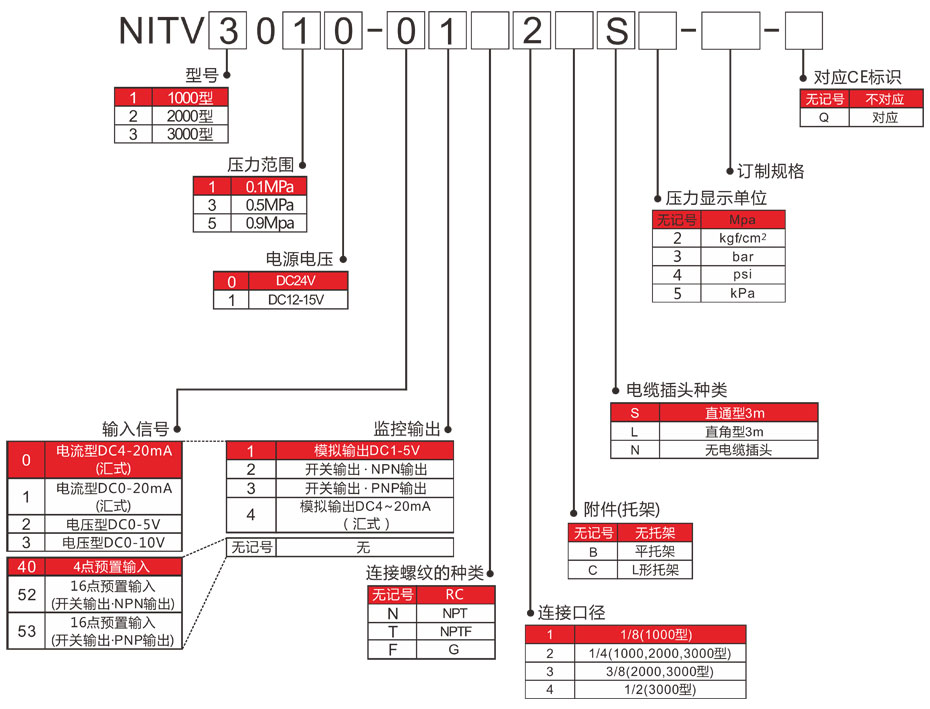

| 型號 | NITV101□（注釋8） | NITV103□（注釋8） | NITV105□（注釋8） | |||||||||||||||||||||
| NITV201□ | NITV203□ | NITV205□ | ||||||||||||||||||||||
| NITV301□ | NITV303□ | NITV305□ | ||||||||||||||||||||||
| 最低供給壓力 | 設定壓力+0.1MPa | |||||||||||||||||||||||
| 最高供給壓力 | 0.2MPa | 1.0MPa | ||||||||||||||||||||||
| 設定壓力范圍注 | 0.005~0.1 MPa | 0.005~0.5MPa | 0.005~0.9MPa | |||||||||||||||||||||
| 電源 |
電壓 消耗電流 |
DC24V±10%, DC12-15V | ||||||||||||||||||||||
| 電源電壓DC24V型:0.12A以下 電源電壓DC12~15V型:0.18A以下 | ||||||||||||||||||||||||
| 輸入信號 |
電流型(注釋2） 電壓型 預置輸入 |
DC4~20mA, DC0~20mA（匯式） | ||||||||||||||||||||||
| DC0~5V, DC0-10V | ||||||||||||||||||||||||
| 4點（-COM）、16點（com無極性） | ||||||||||||||||||||||||
| 輸入阻抗 |
電流型 電壓型 預置輸入 |
250Ω以下注? | ||||||||||||||||||||||
| 約6.5kΩ | ||||||||||||||||||||||||
| 電源電壓DC24V型喲4.7kΩ 電源電壓DC12V型:約2.0k Ω | ||||||||||||||||||||||||
| 輸出信號注3） （監控輸出） |
模擬輸出 開關輸出 |
DC1~5V（負載阻抗：1kΩ以上）DC4~20mA（匯式）（負載阻抗:250 Ω以下）輸出精度±6%以內（F.S.） | ||||||||||||||||||||||
| NPN集電極開路輸出:最大30V, 80mA PNP集電極開路輸出:最大80mA | ||||||||||||||||||||||||
| 線性度 | ±1%F.S.以下 | |||||||||||||||||||||||
| 遲滯 | 0.5%F.S.以下 | |||||||||||||||||||||||
| 重復性 | ±0.5%F.S.以下 | |||||||||||||||||||||||
| 靈敏度 | 0.2%F.S.以下 | |||||||||||||||||||||||
| 溫度特性 |
|
±0.12%F.S./<0以下 | ||||||||||||||||||||||
| 輸出壓力顯示（注釋4） |
精度 最小單位 |
±2%F.S.±1 digit以下 | ||||||||||||||||||||||
| MPa:0.001；kgf/cm2：0.01;bar:0.01; psi:0.1注5）； kPa:1 | ||||||||||||||||||||||||
| 環境溫度及使用流體溫度 | 0~50℃（無結露） | |||||||||||||||||||||||
| 保護構造 | IP65 | |||||||||||||||||||||||
| 質量 |
NITV10□口 NITV20□口 NITV30□口 |
約250g（無可選項） | ||||||||||||||||||||||
| 約350g（無可選項） | ||||||||||||||||||||||||
| 約645g（無可選項） | ||||||||||||||||||||||||
注1)2線式4~ 20mA不可用，電源電壓(DC24V或DC12~15V)是必要的。
注2)模擬輸出和開關輸出可任選一個。對開關輸出，NPN輸出和PNP輸出可任選一個。
注3)壓力范圍是0.9MPa的最小單位是1 psi。
注4)上記特性限于靜態，在輸出側消耗壓縮空氣的場合，壓力會變化。
注5) CE認證:后綴-Q，舉例: NITV1010-012S-Q
電氣比例閥之前，應設置5μm以下過濾精度和油霧分離器，保證氣源處理系統達到壓縮空氣清凈化系統的要求，向NITV比例閥提供清潔干燥的壓縮空氣，以便能達到NITV電氣比例閥應有的各種特性。
NITV電氣比例閥之前，不得裝油霧器。
a.NITV電氣比例閥在加壓狀態下切斷電源，出口側壓力能暫時保持，但不能一直保持。
b.NITV電氣比例閥在控制狀態，由于停電等失去電源，出口側壓力可保持一次，另外，讓出口側向大氣開放時，壓力會不斷下降直至大氣壓力。
c.NITV電氣比例閥通電后，若切斷供給壓力，電磁閥仍動作，會產生蜂鳴聲，降低壽命.故切斷氣源時一定要切斷電源。
d.NITV2000/NITV3000電氣比例閥出口側會有0.005MPa以下的殘壓，要想完全降至0，出口應裝三通閥排放殘壓。

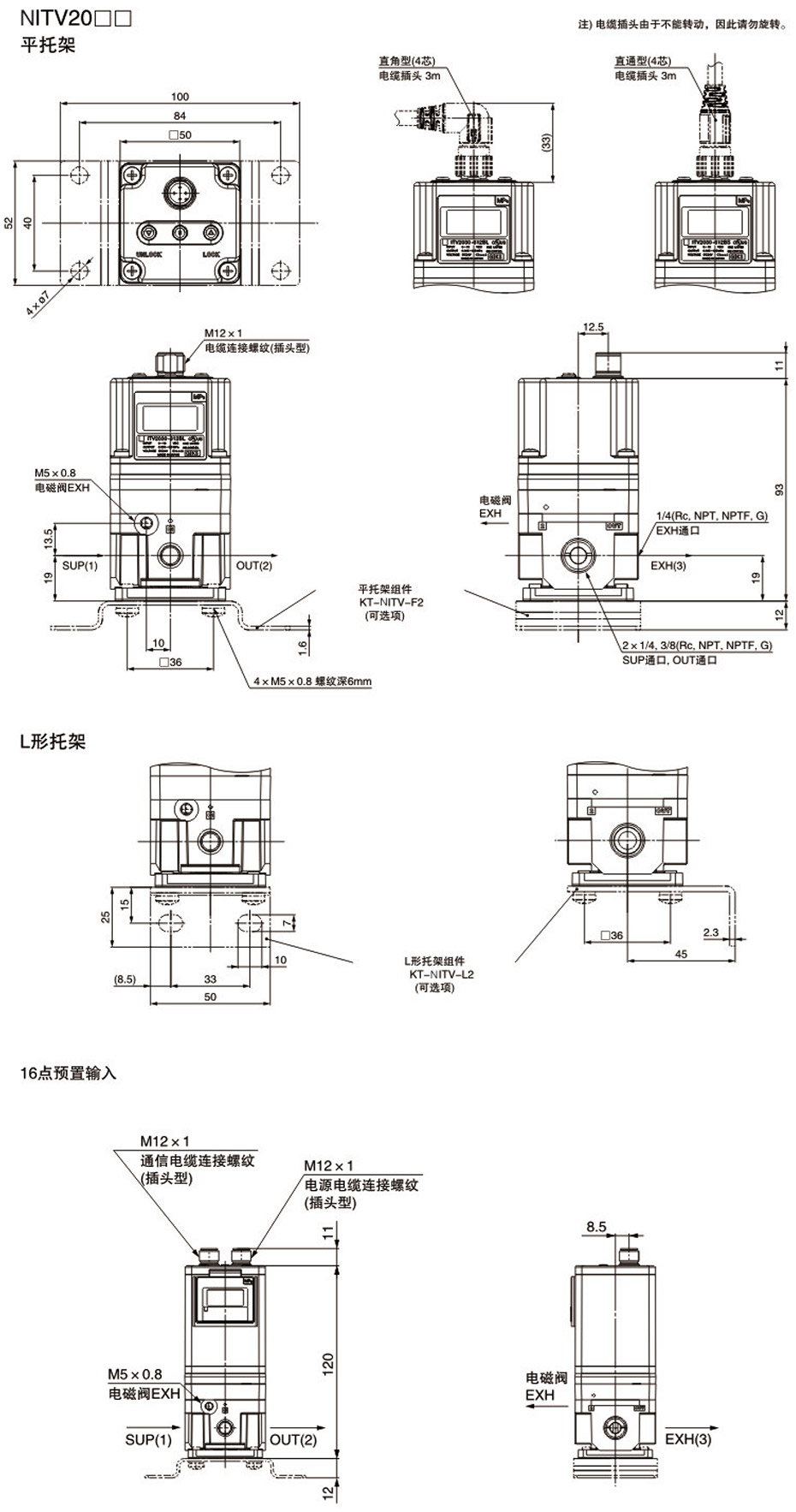

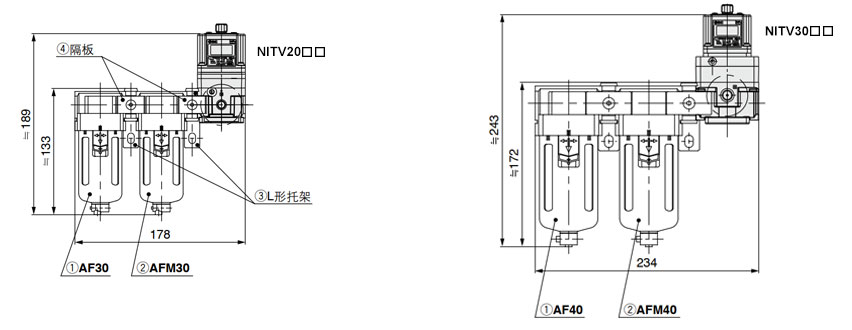

| 適合產品及附件名 | 適合型號 | |
| NITV200口口 | NITV300口 | |
| ①空氣過濾器 | AF30 | AF40 |
| ②油霧分離器 | AFM30 | AFM40 |
| ③L形托架 | B310L | B410L |
| ④隔板 | Y30 | Y40 |
| ⑤帶L形托架隔板(③+④) | Y30L | Y40L |
| ⑥帶T形托架隔板 | —— | Y40T |
