NNT氣缸安裝表明
規范氣缸徑的選擇依據負載力的大小來明確氣缸輸出的扭力和抗拉力一般均按外載荷基礎理論平衡條件所需氣缸相互作用力，依據不一樣速率選擇不一樣的負載率，使氣缸輸出力稍多量缸徑很小，輸出力不足，但缸徑過大，使機器設備沉重，成本費提升，又提升供氣量，消耗電力能源在工裝夾具預置時，應盡可能選用擴力組織 ，以減少氣缸的樣子規格 與使用的場所和組織 的行程相關，但一般不選滿行程，避免 活塞桿和氣缸蓋碰撞如用以夾緊機構等，應按計算所需的行程提升10～20㎜的容量關鍵在于氣缸鍵入空氣壓縮總流量、氣缸進出氣口尺寸及軟管內徑的尺寸規定髙速健身運動應選最大值氣缸健身運動速率一般為50～800㎜/s對髙速健身運動氣缸，應選擇大內徑的進氣口嗓道；針對負載有轉變的狀況，以便獲得遲緩而穩定的健身運動速率，可選用帶節流裝置或氣-液減振缸，則容易完成速率操縱選用溢流閥操縱氣缸速率特別注意：水平安裝的氣缸促進負載時，強烈推薦用排氣管節流閥變速；豎直安裝的氣缸升舉負載時，強烈推薦用進氣口節流閥變速；規定行程尾端健身運動穩定勸阻沖擊性時，應選用帶緩存設備的氣缸。

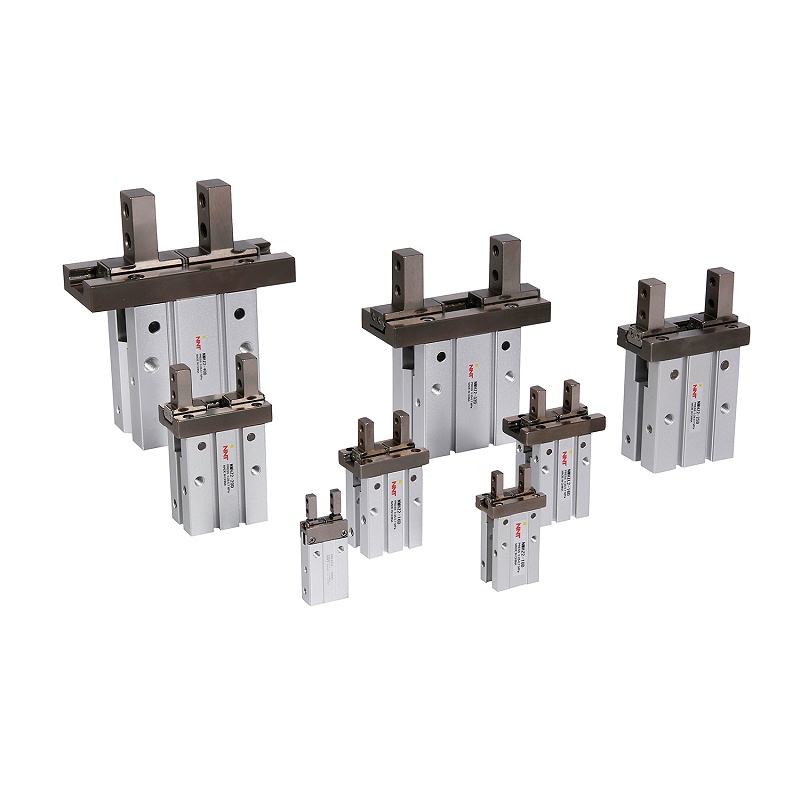

MHZ2-16D。MHZ2-20D。MHZ2-25D。MHZ2-32D。MHZ2-40D.
規范氣缸的種類規定氣缸抵達行程終端設備無沖擊性狀況和碰撞噪音應選擇緩存氣缸；規定重量較輕，應選輕形缸；規定安裝室內空間窄且行程短，可選薄形缸；有橫著負載，可選擇帶導桿氣缸；規定制動系統高精度，應選卡緊氣缸；不允許液壓缸轉動，可選具有桿不旋轉作用氣缸；高溫自然環境下需選用耐高溫缸；在有浸蝕自然環境下，需選用抗腐蝕氣缸在有塵土等極端自然環境下，必須液壓缸外伸端安裝防塵套規定零污染時必須選用無給油或隔膜真空泵潤化氣缸等 依據安裝部位、使用目地等要素決策在一般狀況下，選用移動式氣缸在必須隨工作中組織 不斷旋轉時（如數控車床、數控磨床等），應選用旋轉氣缸在規定液壓缸除勻速直線運動外，還需要做弧形晃動時，則選用軸銷式氣缸有特別要求時，應選擇相對的獨特氣缸。
氣缸-原理：氣缸依據工作中所需力的大小來明確液壓缸上的扭力和抗拉力。從而來選擇氣缸時應使氣缸的輸出力稍多量。若缸徑選變小，輸出力不足，氣缸不可以一切正常工作中；但缸徑過大，不但使機器設備沉重、成本增加，另外供氣量擴大，導致電力能源消耗。在工裝夾具設計時，應盡可能選用增力組織 ，以降低氣缸的規格。
一、氣缸的選擇
1、種類的選擇
依據工作標準和標準，恰當選擇氣缸的種類。規定氣缸抵達行程終端設備無沖擊性狀況和碰撞噪音應選擇緩存氣缸；規定重量較輕，應選輕形缸；規定安裝室內空間窄且行程短，可選薄形缸；有橫著負載，可選擇帶導桿氣缸；規定制動系統高精度，應選卡緊氣缸；不允許液壓缸轉動，可選具備桿不旋轉作用氣缸；高溫自然環境下需選用耐高溫缸；在有浸蝕自然環境下，需選用抗腐蝕氣缸。在有塵土等極端自然環境下，必須液壓缸外伸端安裝防塵套。規定零污染時必須選用無給油或隔膜真空泵潤化氣缸等。
2、安裝方式
依據安裝部位、應用目地等要素決策。在一般狀況下，選用移動式氣缸。在必須隨工作中組織 持續旋轉時（如數控車床、數控磨床等），應選用旋轉氣缸。在規定液壓缸除勻速直線運動外，還需要做弧形晃動時，則選用軸銷式氣缸。有特別要求時，應選擇相對的獨特氣缸。
3、功效力的大小
即缸徑的選擇。依據負載力的大小來明確氣缸輸出的扭力和抗拉力。一般均按外荷載基礎理論平衡條件所需氣缸相互作用力，依據不一樣速率選擇不一樣的負載率，使氣缸輸出力稍多量。缸徑過小，輸出力不足，但缸徑過大，使機器設備沉重，成本費提升，又提升供氣量，消耗電力能源。在工裝夾具設計時，應盡可能選用擴力組織 ，以減少氣缸的尺寸。
4、活塞桿行程
與應用的場所和組織 的行程相關，但一般不選滿行程，避免 活塞桿和氣缸蓋碰撞。如用以夾緊機構等，應按計算所需的行程提升10～20㎜的容量。
