摘要：為解決GDX2包裝機組換牌生產時人工調整煙包調頭裝置操作繁瑣、耗時長等問題，設計了一種便捷式煙包調頭裝置。該裝置主要由前/后導煙輪驅動裝置、導板等部分組成，改進后將單導向輪改為雙導向輪，通過電控系統控制旋轉氣缸帶動兩個導向輪轉動，實現導向輪的快速調頭切換。以GDX2包裝機組生產的“貴煙（硬黃精品）”牌卷煙為對象進行測試，結果表明：改進后裝置能夠快速調整煙包方向，煙包調頭切換時間減少24 min/次，煙包外觀質量滿足工藝要求。該裝置可為提高卷煙包裝設備的運行效率提供技術支持。

關鍵詞：GDX2包裝機組；煙包；調頭裝置；導煙輪；旋轉氣缸

GDX2包裝機組是由意大利GD公司設計制造的硬盒卷煙包裝設備^［1］，生產性能穩定，是目前國內卷煙生產企業的主力包裝設備^［2］。但在生產不同品牌卷煙時，由于小盒包裝拉線方向不同，煙包進入CH小盒透明紙包裝機的方向也不同。因此，在車間換牌生產時，需要人工調整GDX2小包輸送通道上的煙包調頭裝置，將通道上的煙包進行調頭換向，每次拆裝調整耗時費力，從而影響到設備生產效率。針對此問題已有相關研究，王平等^［3］通過調整煙包進入CH小盒透明紙包裝機的方向，解決了因煙包碰撞入口擋板而造成煙支空頭問題。蘇克健等利用吸風負壓轉向裝置將硬盒小包旋轉90°后輸送到同步輸送帶上，可有效防止煙包在輸送通道轉彎處因撞擊擋煙板而產生煙支空頭或縮頭現象。葉寅飛在原轉向裝置的行星齒輪機構中增加了一組過渡齒輪，可使煙包在輸送過程中自動旋轉180°，提高了設備運行效率。鄭萬青在輸入與輸出通道的轉接處設置了轉向盤，解決了煙支縮頭、機器漏油污染煙包等問題。黃啟明^［7］通過對煙包通道進行變頻改造，實現了煙包柔性輸送，解決了煙包損傷和煙支縮頭問題。而對于能夠改變煙包輸送方向的調頭裝置則研究報道較少。為此，通過對原煙包調頭裝置結構進行分析，設計了一種便捷式煙包調頭裝置，以期能夠快速調整煙包方向，減少換牌時間，提高生產效率。

1 問題分析

1.1 裝置結構

GDX2原煙包調頭裝置主要由輸送帶、帶輪、過橋輥、皮帶輪、圓皮帶、轉向輪、堵包檢測機構、內導板和外導板等部分組成，見圖。在生產中，調頭裝置由帶輪驅動輸送帶和圓皮帶轉動，當煙包從右向左豎向進入該裝置時，在輸送帶和圓皮帶的帶動下煙包向左移動；當經過轉向輪時調整煙包的前進方向，改為橫向傳送；煙包通過內外導板進入通道，輸送至下游機。如果煙包通過轉向輪時不夠順暢，堵塞的煙包就會擠壓轉向輪，進而觸發堵包檢測機構發出停機指令，主機停機。

1.2 存在問題

在換牌生產時，如果當前生產的小盒煙包拉線方向與上一個品牌不同，則需要人工調整煙包方向。人工調整步驟為：①先把轉向輪和堵包檢測機構拆下；②再將張緊輪和支座拆下，安裝到對面另一側；③將拆下的轉向輪和堵包檢測機構安裝到對面另一側位置；④調換內導板和外導板的安裝位置；⑤調整圓皮帶位置；⑥帶料調試。隨機統計10次人工拆裝調整煙包調頭裝置的時間，結果見表1?？梢?，由于調整操作繁瑣，平均耗時約25 min/次，如果生產換牌較多，則需要頻繁調整調頭裝置，耗費時間較長。

2 系統設計

便捷式煙包調頭裝置主要由前導煙輪驅動裝置、后導煙輪驅動裝置、導板等部分組成，見圖。改進后的調頭裝置主要是將原機的單側轉向裝置改為前后兩套導煙輪驅動裝置，并將原機的機械拆裝調整方式改為電氣控制氣路切換調整方式。當換向開關轉換到前導煙輪驅動裝置時，旋轉氣缸電磁閥得電，氣缸控制轉向輪輪臂擺動到工作狀態，煙包進入輸送通道，同時該側堵包檢測機構導通工作，煙包方向為濾嘴端在前；同理，當換向開關轉換到后導煙輪驅動裝置時，煙包方向為點燃端在前。

便攜式煙包調頭裝置示意圖

1.前導煙輪驅動裝置 2.后導煙輪驅動裝置 3.導板

2.1 導煙輪驅動裝置

前/后導煙輪驅動裝置為對稱式結構，主要由旋轉氣缸、轉向輪、堵包檢測機構等部分組成，見圖3。其中，旋轉氣缸的作用是控制轉向輪的工作狀態；轉向輪重新設計，將原來的內安裝一字擺臂改為外安裝U型輪臂，輪臂由滑動軸承和擺桿組成（圖4），輪片尺寸與原件一致；堵包檢測機構的工作原理與原裝置基本相同，只是將拉簧由內部轉移到外部，以方便調整堵包檢測的靈敏度。

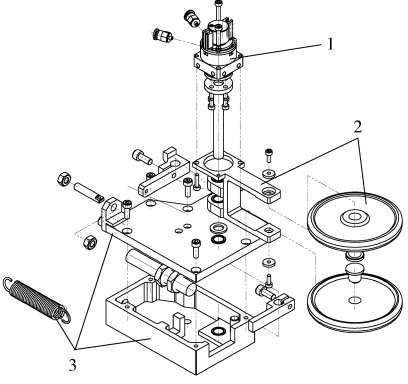

圖3 導煙輪驅動裝置示意圖

1.旋轉氣缸 2.轉向輪 3.堵包檢測機構

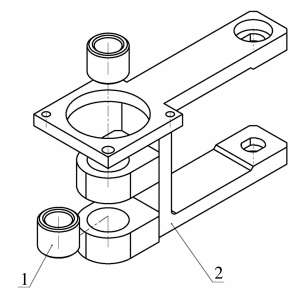

圖4 輪臂示意圖
1.滑動軸承 2.擺桿

2.2 導板

原機內導板的擴口長度為45 mm，擴口角度為16°；外導板的擴口長度為105 mm，擴口角度為9°。為滿足調頭裝置換向時免拆裝、免調試要求，應將內/外導板結構設計為相同尺寸。取原機內/外導板現有的擴口長度和角度進行測試，結果見表2?？梢?，當導板擴口長度為105 mm，擴口角度為9°時，堵包次數為0，煙包輸送順暢。

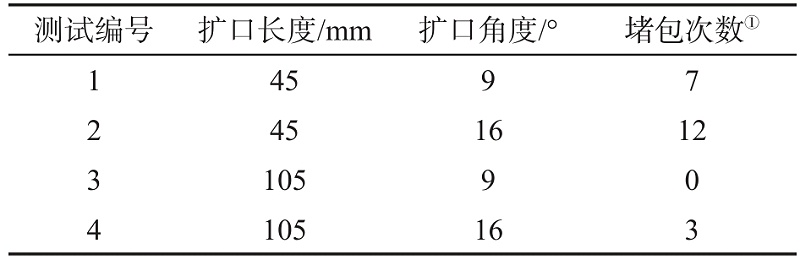

表2 導板測試數據

2.3 電氣及氣路控制

2.3.1 電氣控制

電氣控制系統采用直流24 V電壓驅動，前/后導煙驅動裝置的堵煙停機信號并聯接入煙機控制系統，見圖5。當換向開關轉換到前/后導煙輪驅動裝置時，相應電磁閥驅動氣動元件接通，完成前/后驅動裝置控制，其對應的堵煙停機信號也自動完成切換。

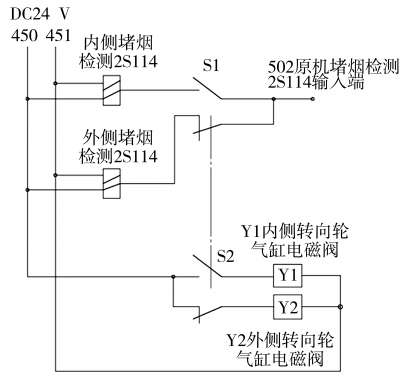

圖5 改進后電氣控制結構圖

2.3.2 氣路控制

氣路控制系統主要由1個調壓過濾器1、2個旋轉氣缸和2個二位五通電磁閥（Y1和Y2）組成，見圖6。工作原理為：調壓過濾器的工作氣壓為0.8 MPa，當開關轉換到Y1工作狀態時，電磁閥Y1得電，工作氣路導通，驅動旋轉氣缸帶動前導煙輪裝置進入工作位；同時Y2切換到非工作狀態，電磁閥Y2失電，非工作氣路導通，驅動旋轉氣缸帶動后導煙輪裝置退出工作位。當開關轉換到Y2工作狀態時，工作流程相反。

圖6 改進后氣路控制結構圖

1.調壓過濾器 2.左旋轉氣缸 3.右旋轉氣缸

3 使用效果

3.1 試驗設計

材料：“貴煙（硬黃精品）”牌卷煙（貴州中煙工業有限責任公司畢節卷煙廠提供）。

設備：GDX2包裝機組（意大利GD公司）。

方法：GDX2包裝機組以生產速度380包/min穩定運行，對改進后煙包調頭裝置進行測試。切換次數為8次（只測試調頭裝置的煙包快速換向功能，測試煙包并不進入CH小盒透明紙包裝機），統計切換時間、堵包次數、小包外觀質量缺陷等數據。為檢驗設備的穩定性，半年后在相同生產條件下重復進行第二次測試。

3.2 數據分析

表3可見，在生產換牌時，便捷式煙包調頭裝置實現了開關一鍵切換，切換時間由改進前的25 min/次減少到1 min/次，且煙包外觀質量均符合GB 5606.3—2005《卷煙 第3部分：包裝、卷制技術要求及貯運》工藝要求。測試中出現的兩次堵包現象均為上道工序中煙包損壞所致，與調頭裝置無關。

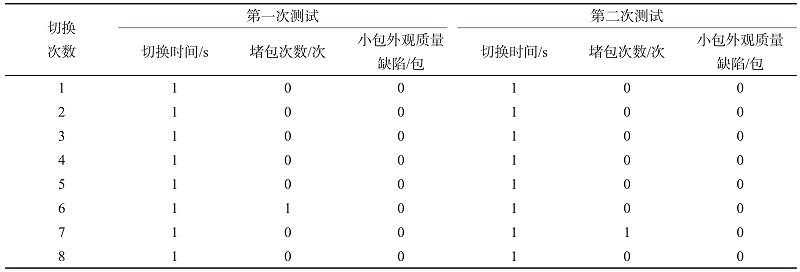

表3 改進后煙包調頭裝置測試數據

4 結論

在GDX2包裝機組原煙包調頭裝置的基礎上，設計了一種便捷式煙包調頭裝置，實現了快速調整煙包方向以及一鍵切換功能。以GDX2包裝機組生產的“貴煙（硬黃精品）”牌卷煙為對象進行測試，結果表明：改進后煙包調頭切換時間減少24 min/次，未出現堵包現象，煙包外觀質量達到工藝要求，有效提高了卷煙包裝生產效率。該裝置可在其他同類型包裝機組上推廣應用。
