電池的生產包括極耳制造、電池組裝以及最后的注液、封口、化成、老化工藝，每一道工序都會對電池最后的性能造成很大的影響。通過一定的充放電方式將電芯內部正負極物質激活，改善電芯的充放電性能及自放電、儲存等綜合性能的過程稱為化成。電芯的化成是電池的初始化，使電芯的活性物質激活，即是一個能量轉換的過程。

構成：

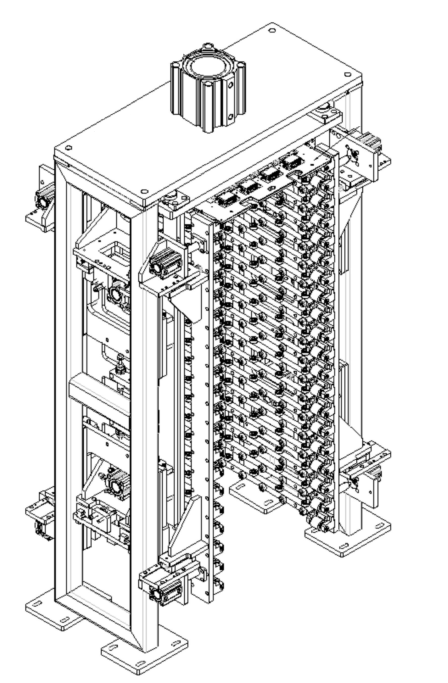

一套壓力化成機配置為：一臺氣缸，一個壓力傳感器，電池加熱壓板若干層。高溫壓力化成夾具在一定范圍內可以兼容不同外形尺寸電池，設備動力為氣缸統一提供（壓力由NITV電氣比例閥控制）。

溫度控制參數：

1.溫度控制范圍：常溫～100℃

2.溫度控制精度：±3.0℃

3.溫度均勻度：±2.0℃

4.加溫速度：＜20min（自常溫加溫至60℃）

5.探針及其它電氣連接部溫度控制：在設備滿載條件下，化成時探針及其它電氣連接部位溫升不大于20℃（即：實際溫度不大于探針環境溫度+20℃）。

6.設備穩定性：在不大于12A電流充電情況下，能夠在長時間內連續穩定可靠工作。

壓力控制參數：

1.壓力控制范圍：200-3000kgf

2.化成電池的壓力監控：每個夾具擁有一個壓力傳感器，進行壓力反饋，并通過電氣比例閥進行微調整。

3.壓力控制精度：壓力在0kg~1000 kg時，精度為±30 kg；壓力在1000 kg ~3000 kg時，精度為±3.0% of FS。

4.設定分辨率：5公斤

工作流程：

1.     化成前對化成夾具進行預熱以達到工藝溫度要求。

2.     通過上料機構將鋰電池上料至化成夾具中。

3.     啟動NITV電氣比例閥驅動氣缸對電池施加恒定的壓力以達到化成所需的壓力。

4.     對鋰電池進行多次充放電化成。

5.     過程中NITV電氣比例閥的壓力根據工藝實時調整。

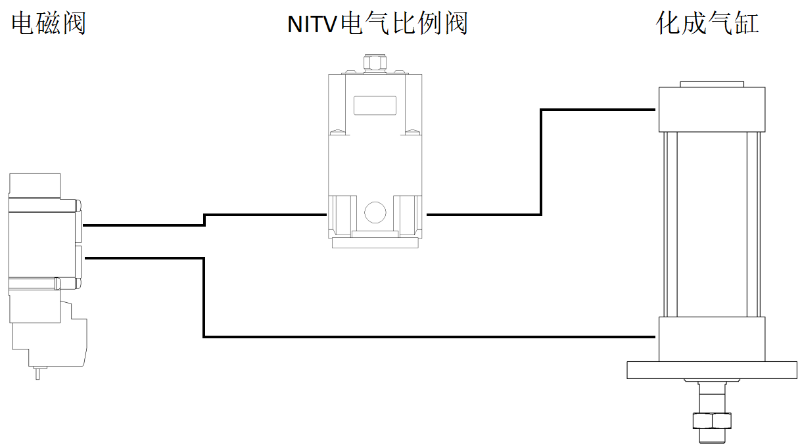

比例閥控制原理：

1.     待機時電磁閥控制氣缸上升，比例閥為排氣狀態

2.     工作時電磁閥控制氣缸下降，比例閥控制氣缸下降時的壓力大小，可根據工藝對比例閥進行實時壓力調整。

優點：

壓力化成機使用了NITV電氣比例閥大大的縮短了化成時間，電芯的容量、高溫性能、充放電循環一致性得到了提升，電芯的厚度變薄、外觀更平整、硬度增強，同時簡化了生產工藝流程，大大節約了人力和物力。

可實現多段加熱壓力化成，每段溫度、壓力均可獨立設置；

比例閥驅動氣缸，壓力可精調，精度高，熱變形??；

比例閥受模擬量信號控制，可記錄每個電池的壓力曲線和化成信息，可實現數據溯源功能。
