根據中國電子科技集團公司第二研究所的最新研究，使用諾能泰的NITV電氣比例閥以及配套PLC、模擬量輸入模塊、模擬量輸出模塊來實現絲印機絲印壓力連續穩定可調和高精度的壓力控制。這是一種使用了預先計算電氣比例閥二次側最大輸出壓力的方法，利用電氣比例閥自身線性特性，進行絲印機絲印刮刀壓力的精確調控，來滿足絲印機動力系統所需的精度要求。

NITV型電氣比例閥由廣東諾能泰自動化技術有限公司獨立研發，采用高速開關電磁閥，控制上使用了 PWM 脈沖調制，使其能夠達到很高的控制精度，在印刷行業中廣泛使用。

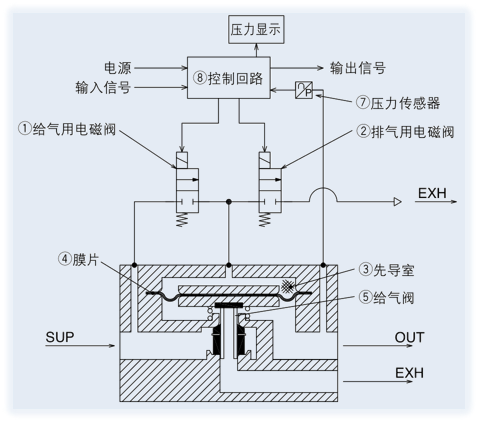

NITV高速開關電磁閥型電氣比例閥原理圖如下：

該裝置由進氣和排氣高速開關電磁閥、壓力檢測傳感器和控制電路構成。 當有信號輸入時，進氣電磁閥打開，排氣電磁閥關閉，主閥向先導腔供氣，主閥芯下移，輸出二次壓力。 同時二次壓力值由壓力傳感器檢測，并反饋到控制電路。 控制電路以輸入信號與輸出二次壓的偏差為基礎，用 PWM控制方式驅動進、排氣電磁閥，實現對先導腔壓力的調節，直到偏差為零，進、排氣電磁閥均關閉，主閥芯在新的位置上達到平衡， 從而得到一個與輸入信號成比例的輸出壓力。

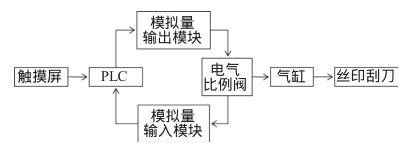

絲印機壓力調控系統由電氣比例閥、 絲印刮刀控制氣缸、 絲印刮刀、 模擬量輸入模塊、模擬量輸出模塊、觸摸屏組成，功能示意圖如下：

在觸摸屏上設定絲印刮刀的工作壓力, 由 PLC 計算并轉換為模擬量輸出模塊所需的數字量， 由模擬量輸出模塊輸出一定的電壓值到電氣比例閥， 電氣比例閥根據給定的電壓信號進行二次壓力輸出， 由內置的壓力傳感器檢測到達設定壓力值，即完成一次壓力調節。

并且要求氣壓控制精度達到 ，控制精度要求高， 所以選用控制精度較高的開關電磁閥型電氣比例閥， 同時由于要求電氣比例閥的最大壓力輸出大于 0.42 MPa， 可以選用 NNT公司型號為NITV1050-312L 的電氣比例閥，最大壓力輸出可以設定為0. 9 MPa。 加控制的精度不僅取決于電氣比例閥的精度， 氣缸的摩擦阻力特性影響也很大。 標準氣缸的摩擦阻力要隨著工作壓力、運動速度等因素變化，難于實現平穩加壓控制，我們應該選用低速、恒摩擦阻力氣缸。

  不僅限于絲印機行業絲印壓力的控制，NITV型電氣比例閥在工業應用中也能勝任點焊機點焊力度控制，汽車行業的制動壓力控制，噴涂行業中的流體比例控制，吹塑行業的吹塑壓力控制等。由于電氣比例閥自身線性特性，高的控制精度，它在壓力灌裝行業，激光切割行業，纏繞機，涂布機，等行業也應用廣泛。
